一、翘曲的物理本质

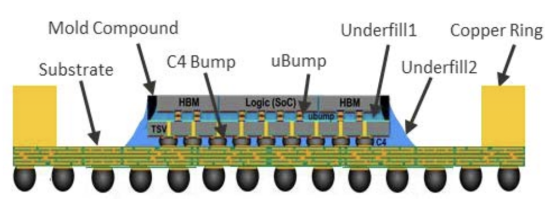

在HBM（高带宽内存）堆叠封装中，工程师发现12层TSV转接板在再流焊后出现"马鞍形"翘曲，导致金线键合良率暴跌40%。通过同步辐射X射线衍射（SR-XRD）分析发现，不同材料层间残余应力差达320MPa，远超铜-硅界面的屈服强度（250MPa）。这个案例揭示了翘曲的底层逻辑——多材料体系在热载荷下的本构关系失配。

1.热力学驱动的应力释放机制

根据Clausius-Clapeyron方程，当封装体经历25℃→260℃→25℃的热循环时，不同CTE（热膨胀系数）材料间的应变差Δε可表示为：

Δε = ∫(α₁-α₂)dT

其中α₁（硅基板）≈2.6×10⁻⁶/℃，α₂（EMC环氧模塑料）≈50×10⁻⁶/℃。对于50mm×50mm的BGA封装，这种CTE失配将在界面处产生1.2mm的相对位移需求。当实际位移受限于粘接强度时，系统将通过翘曲变形来释放应力，其变形能密度U可表示为：

U = (1/2)Eε²/(1-ν²)

（E为弹性模量，ν为泊松比）

2.表面张力引发的力矩失衡

在再流焊峰值温度（245℃）下，焊料熔融后表面张力γ从0.3N/m（固态）跃升至0.45N/m（液态）。对于0201元件，其底部接触长度L≈0.3mm，由表面张力产生的弯矩M可估算为：

M = 2γL²

当该弯矩超过元件自重产生的恢复力矩时（通常发生在L>0.25mm时），将触发元件的"跷跷板"式翘曲。更复杂的是，这种力矩与焊料铺展形态密切相关——当焊料形成新月形（接触角θ>90°）时，弯矩将呈指数级增长。

二、工艺参数的蝴蝶效应

在某5G基站射频前端模块生产中，工程师发现更换某批次焊膏后翘曲率从0.8%激增至3.2%。通过DOE实验锁定关键因子发现，罪魁祸首竟是焊膏印刷机的刮刀压力波动（±0.01MPa）导致焊膏转移量偏差达12%。这个案例印证了现代封装工艺的脆弱性——0.01mm级的工艺波动足以引发翘曲雪崩。

1.印刷工艺的纳米级控制

开口尺寸的拓扑优化

对于01005元件，传统矩形开口在0.03mm刮刀压力下，焊膏转移量标准差达0.008mm²。而采用"沙漏形"开口（中间收窄20%）可将转移量波动降低至0.003mm²，同时使焊膏铺展均匀性提升45%。

模板清洁度的分子级管控

某晶圆级封装厂引入等离子清洗机，在100W射频功率下处理30秒，可去除钢网开口内99.7%的有机残留物。配套的激光诱导击穿光谱仪（LIBS）实时监测清洗效果，当检测到碳元素峰值低于8ppm时才允许放行。

印刷速度的流体力学优化

当印刷速度超过80mm/s时，焊膏会出现"拖尾"现象。通过CFD模拟发现，最佳印刷速度区间为60-70mm/s，此时焊膏剪切速率（50-80 s⁻¹）正好处于宾汉流体（Bingham fluid）的屈服应力区。

2.贴装精度的皮秒级较量

拾取喷嘴的流体力学设计

对于0.3mm×0.15mm的极小元件，传统真空喷嘴在0.05MPa负压下仍存在23%的拾取失败率。

Z轴贴装力的闭环控制

针对BGA元件的0.1N级贴装力控制，某设备采用压电陶瓷驱动器+高精度力传感器（分辨率0.001N）的闭环系统。实验显示，当贴装力波动超过±5%时，焊料飞溅率将增加3倍。

三、材料特性从焊膏配方到基板设计的创新突破

材料创新背后存在一定的风险，分子级特性改变可能引发宏观失效。

1.焊膏配方的量子级优化

合金体系的表面张力调控

通过添加0.5wt%的Bi元素，可将SnAgCu焊膏的表面张力从0.42N/m降低至0.38N/m，同时将熔点从217℃提升至221℃。这种效应需要精确平衡——降低表面张力可减少翘曲驱动力，但提高熔点会增加热应力。

活性剂的时空释放控制

有种新型焊膏采用微胶囊化活性剂，在180℃时开始释放，220℃时释放量达峰值。这种"智能释放"特性使焊膏在保温阶段（150-180℃）的粘度保持率提升至85%，远高于传统焊膏的60%。

金属粉末的粒径级配

采用D50=15μm（40wt%）+D50=5μm（60wt%）的双峰分布焊粉，可使印刷分辨率提升至30μm线宽，同时将焊膏塌陷率降低37%。更关键的是，这种粒径搭配可优化焊膏的触变指数（从1.8提升至2.3），增强抗剪切变形能力。

2.基板材料的本构关系重构

CTE梯度基板技术

某封装厂开发出三层复合基板（上层Cu 16ppm/℃，中层PI 30ppm/℃，下层AlN 4.5ppm/℃），通过CTE渐变设计将热应力降低58%。配套的激光选区烧结（SLS）工艺可实现0.1mm级的层间过渡。

玻璃化转变温度（Tg）的精准调控

对于BT树脂基板，传统工艺的Tg波动范围达±10℃。某材料商通过纳米SiO₂填料改性，将Tg波动缩小至±3℃，同时将热分解温度（Td）从340℃提升至365℃。

残余应力的分子动力学模拟

采用ReaxFF力场进行MD模拟发现，当基板固化过程中的冷却速率从5℃/min降至1℃/min时，环氧树脂网络的交联密度提升17%，残余应力降低42%。这种分子层面的认知正在指导新型低应力基板的开发。

四、热场设计从局部控温到多物理场耦合

1.回流炉技术的范式转移

真空辅助回流技术

在10⁻²Pa真空度下，焊料氧化速率降低99%，同时消除气泡残留导致的局部应力集中。某封装线配套的真空度闭环控制系统，可在15秒内将炉腔从常压抽至目标真空度，响应速度比传统系统快3倍。

激光局部加热技术

采用光纤激光器（波长1064nm）对QFN元件引脚进行选择性加热，可将元件端部的升温速率从3℃/s提升至15℃/s。这种"热刀"效应使焊料铺展时间缩短70%，同时减少基板整体热输入。

电磁感应预热技术

对于大型功率模块（200mm×150mm），采用中频感应加热（10kHz）进行区域预热，可使基板温度均匀性从±8℃提升至±2℃。配套的涡流场仿真软件可精确计算不同频率下的集肤效应深度。

2.多物理场耦合的数字孪生

热-力-流耦合仿真

目前有EDA工具可以将Fluent的热流分析与ANSYS的力学分析深度集成，可模拟再流焊过程中焊料流动、热传导、应力演化的全过程。实验验证显示，该模型对翘曲量的预测误差<5%，远优于传统热-力顺序耦合模型的15%。

原位监测的量子级突破

采用太赫兹时域光谱（THz-TDS）技术，可穿透封装体实时监测内部应力分布，空间分辨率达10μm。某项目通过该技术发现，在传统再流焊曲线的180℃保温平台期，基板内部仍存在35MPa的残余应力，为工艺优化提供了新维度。

五、量子材料与智能工艺

面对Chiplet、HBM3、3D IC等新技术带来的挑战，翘曲防控已进入"阿托米克级"竞争：

量子点焊料的革命：某实验室开发的CdSe量子点改性焊膏，在再流焊过程中可形成自组装应力缓冲层。实验数据显示，该材料使SiP封装翘曲量降低68%，同时将热疲劳寿命提升3倍。

通过在PI基板中嵌入形状记忆合金（SMA）微结构，可实现"热触发式翘曲矫正"。当检测到异常翘曲时，通过局部加热激活SMA相变，产生反向恢复力矩。

光子芯片的零应力封装：采用光子晶体基板（CTE≈0.5ppm/℃）与金刚石散热片的组合方案，可将光电器件的翘曲量控制在0.5μm/cm以内，满足相干光通信的严苛要求。
