在电子设备中扮演"大脑"角色的半导体芯片，其制造过程堪比在微观世界建造摩天大楼。正如建造高楼始于地基的夯实，半导体制造的基础始于晶圆制备——这个由普通砂粒演变而来的精密基板。

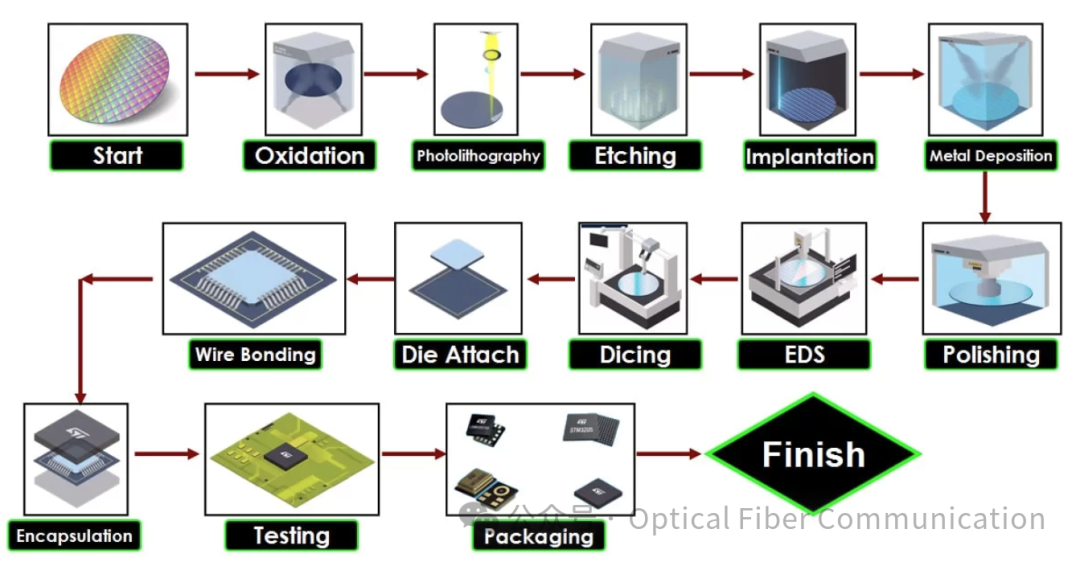

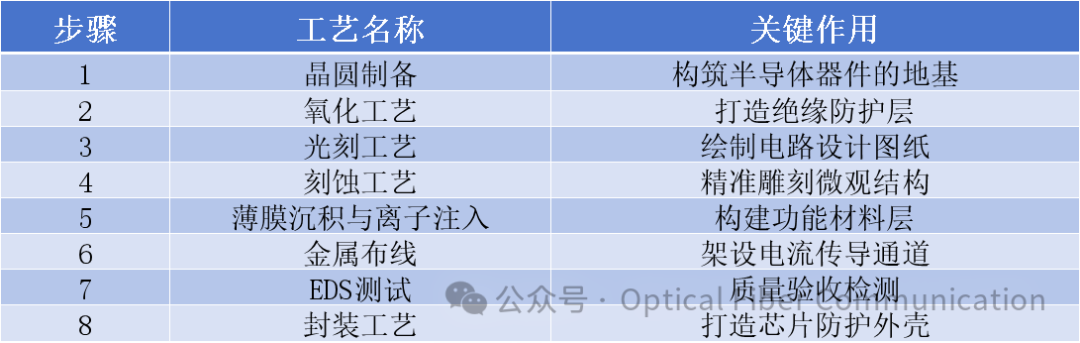

半导体大厦的建造蓝图：八大核心工序

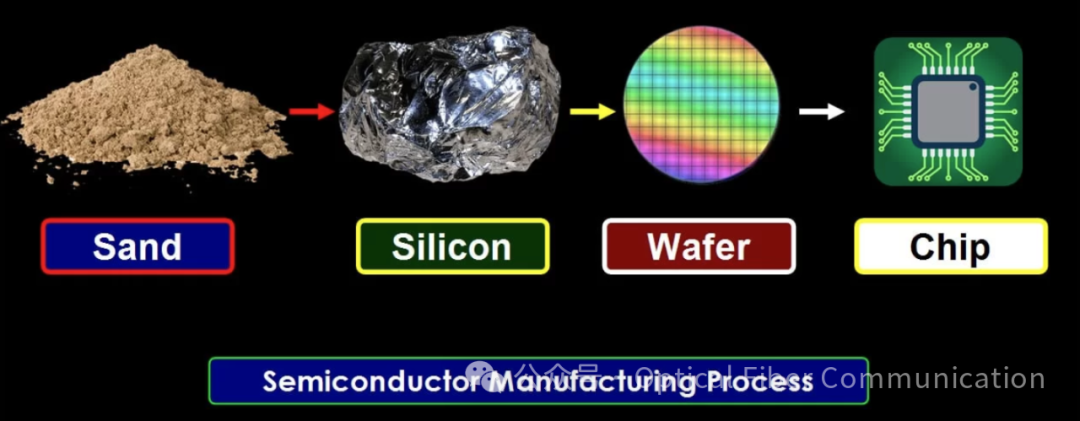

一、晶圆制备：从砂粒到镜面的蜕变

你可能难以想象，智能手机芯片的起点竟是海滩上随处可见的砂粒。这些主要成分为二氧化硅（SiO₂）的砂粒，通过以下神奇转化成为半导体基板：

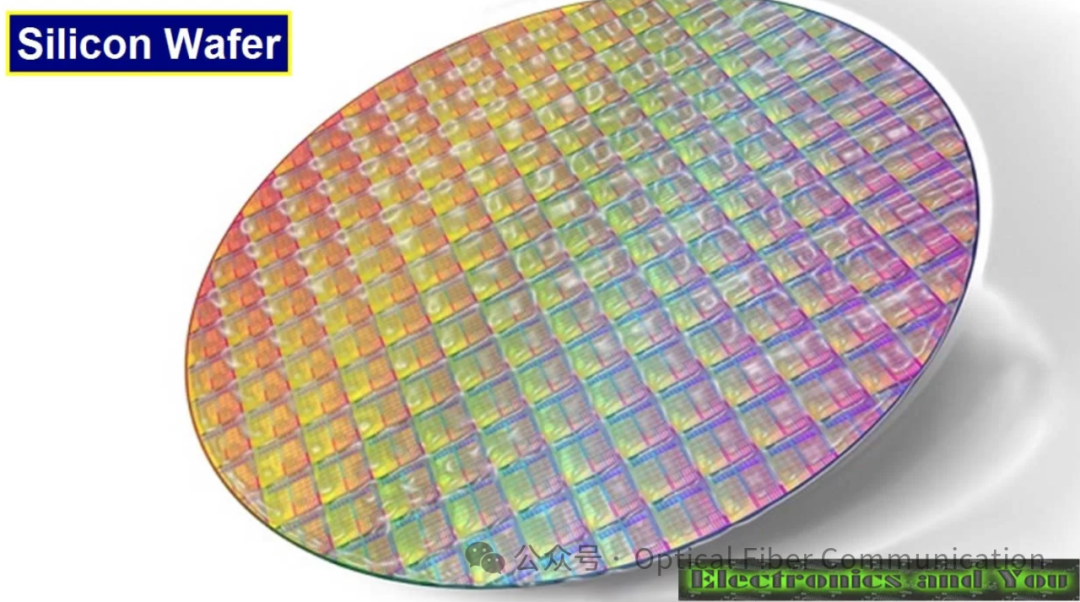

以这种方式制造的晶圆是半导体的主要材料。晶圆的直径越大，可以生产的芯片数量就越多。

二、氧化工艺：构筑绝缘长城

制备完成的晶圆如同未经处理的毛坯房，需要通过氧化工艺打造防护层。在高温氧化炉中：

这个厚度仅数百纳米的氧化层承担着双重使命：既作为后续工艺的保护屏障，又能有效防止电路间的电流泄漏。其质量要求之苛刻，相当于在足球场大小的面积上控制地面起伏不超过1毫米。

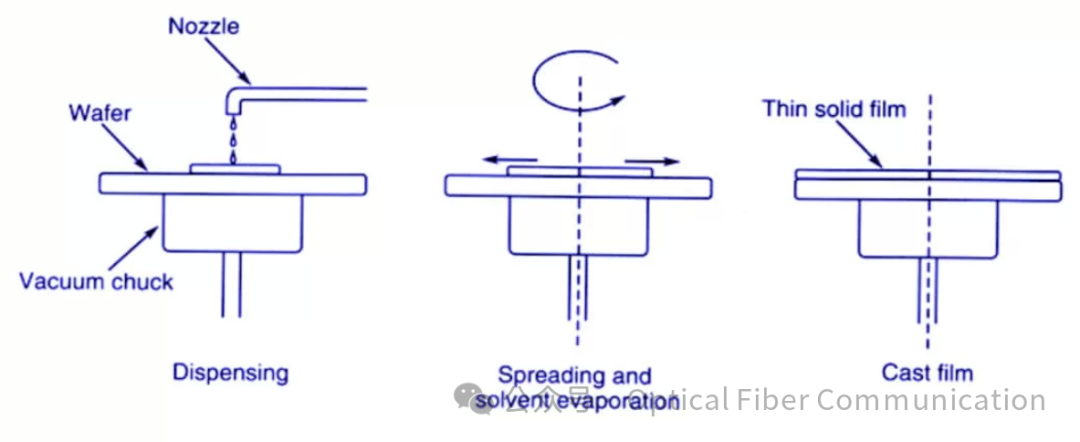

三、光刻工艺：绘制纳米级电路蓝图

光刻工艺堪称半导体制造的"画笔"，其原理类似传统胶片相片的显影过程：

这个过程需要达到惊人的精度——相当于在北京天安门广场地面绘制全国铁路网，且每条轨道的宽度误差不超过一根头发丝的千分之一。

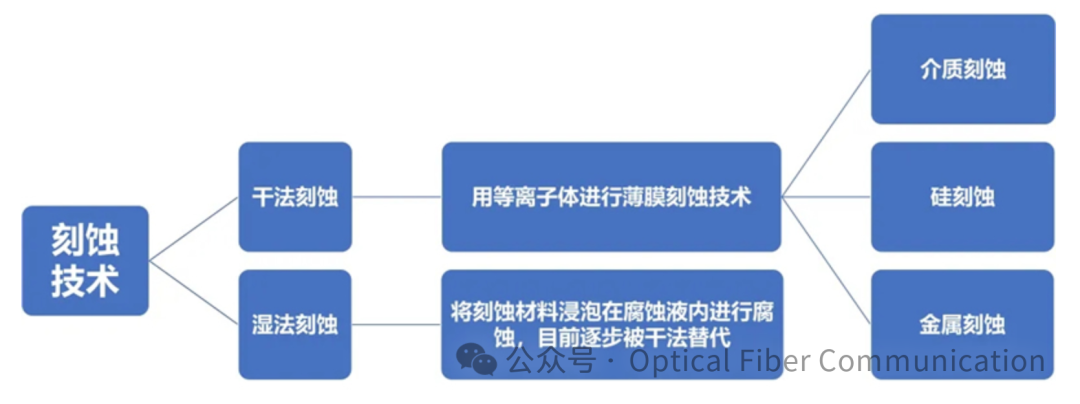

四、刻蚀工艺：微观世界的精密切割

完成电路图形转移后，刻蚀工艺开始扮演"雕刻家"角色：

该工艺的挑战性在于：要在相当于将埃菲尔铁塔等比例缩小百万倍的尺度上，实现侧壁垂直度＞89°的精准雕刻。

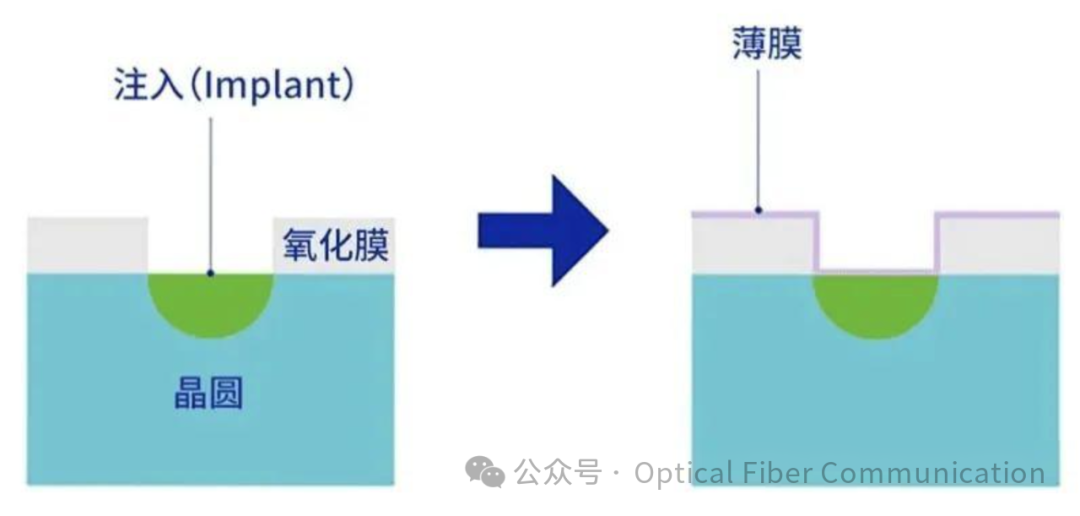

五、薄膜沉积与离子注入：赋予硅基生命

如同给建筑添加功能层，这个阶段通过两种关键技术赋予半导体导电特性：

经过快速热退火（RTP）处理，这些注入的杂质原子被激活，在硅中形成精确的PN结结构——这相当于在微观尺度上构建数百万个微型电路开关。

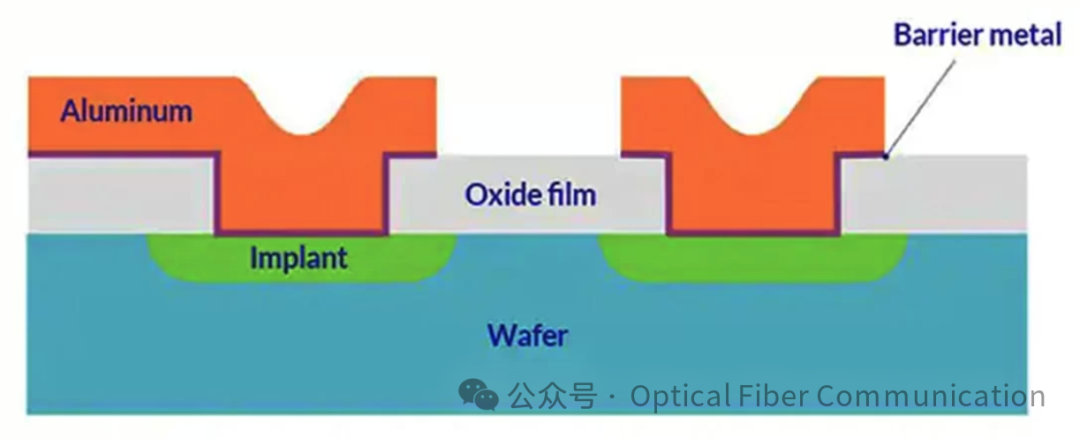

六、金属布线：架设电子高速公路

采用大马士革镶嵌工艺构建导电网络：

这个阶段的挑战在于：要在相当于人类头发丝直径1/5000的导线中，实现可承载百万安培/平方厘米的电流密度。

• 尽管铜的导电电阻比铝低约 40%，但在半导体制造过程中避免了铜的导电；

• 铜被认为是半导体杀手。它迅速扩散到硅中并改变其电特性，从而阻止晶体管正常工作；

• 铝是半导体芯片中金属互连最常见的材料。这种金属很好地粘附在氧化层（二氧化硅）上，并且易于加工。




七、EDS测试：芯片的终极考验

在探针测试台进行128项电性检测：

通过率是衡量工艺成熟度的关键指标，先进制程要求＞90%的良品率。

八、封装工艺：打造芯片防护盔甲

最终成型的芯片还要经历1000次温度循环测试，确保至少10年的稳定运行。

从砂粒到芯片的蜕变之旅，凝聚着材料科学、量子力学、精密机械等领域的顶尖智慧。每个指甲盖大小的芯片上，都集成着超过100亿个晶体管和数公里长的纳米导线。
